SEGURIDAD HIDRÁULICA
El enemigo invisible: El Aire
El aire atrapado en las tuberías de riego reduce el caudal, aumenta el consumo de energía de las bombas y, lo más peligroso, puede causar explosiones de tuberías (golpe de ariete) o aplastamientos al vaciarse la red. Las ventosas AZUD solucionan esto.
Admisión en el Vaciado (Anti-vacío)
Al apagar la bomba o durante una rotura, el agua baja por gravedad creando un vacío que puede chupar y aplastar la tubería principal. La ventosa se abre para dejar entrar grandes volúmenes de aire y proteger la red.
Expulsión en el Llenado (Cinética)
Cuando se enciende la bomba, la tubería está llena de aire. Las ventosas permiten la salida masiva de aire para que el agua ocupe su lugar suavemente, evitando que el aire se comprima y reviente la manguera.
Purgado en Presión (Automática)
Durante el riego normal, el agua arrastra microburbujas que se acumulan en las partes altas. La función automática de la ventosa expulsa constantemente estas bolsas de aire presurizado, manteniendo el flujo constante.
Conoce los 3 Tipos de Ventosas AZUD
Cada modelo tiene una función específica según su diseño interno.
Automáticas
Purgador Continuo
Su orificio de purga es pequeño. Su función exclusiva es expulsar las pequeñas bolsas de aire que se acumulan en la tubería mientras el sistema está presurizado (regando).
*No sirven para admitir aire en caso de vaciado.
Cinéticas
Doble Efecto (Llenado y Vaciado)
Su flotador interno permite la salida y entrada de grandes volúmenes de aire cuando el sistema se llena o se vacía de agua. Se instalan en cabezales y puntos altos críticos.
*Una vez que la tubería tiene presión, esta ventosa se cierra herméticamente y no vuelve a expulsar aire.

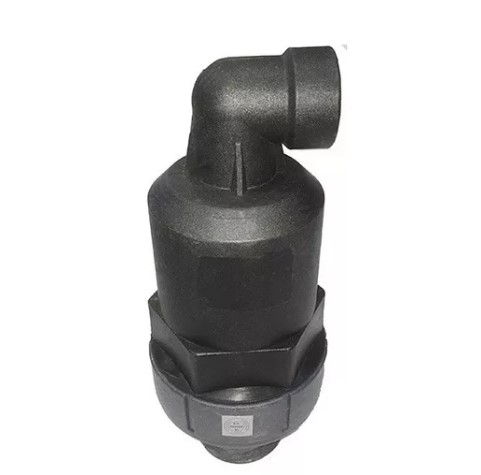

Trifuncionales
Triple Efecto (Combinada)
Es la combinación de una ventosa cinética y una automática en un solo cuerpo. Hace las 3 funciones:
- 1. Expulsa aire masivo al llenar.
- 2. Admite aire masivo al vaciar.
- 3. Purga burbujas estando en presión.
Disponibles en Todas las Medidas
Selecciona el tamaño de filtro adecuado basándote en el caudal máximo (m³/h) de tu sistema de riego.
CONEXIÓN (ROSCA)
APLICACIÓN PRINCIPAL
TIPO VENTOSA
1" BSP
1" BSP
2" BSP
3/4" BSP
Presión de Trabajo: Hasta 10 bar Conexión Rosca Macho BSP
Líneas principales de riego menores.
Cabezales de filtrado, bombas y puntos altos de la red.
Tuberías principales mayores a 4", grandes cabezales agrícolas.
Tuberías secundarias, colectores pequeños.
Cinética (Doble Efecto)
Modelo Simple
Cinética (Doble Efecto)
Modelo Simple
Trifuncional (Triple Efecto)
Modelo Simple
Trifuncional (Triple Efecto)
Modelo Simple
ACCIÓN
Cotiza tus ventosas
PROTECCIÓN DE RED
Válvulas de Aire AZUD
Previene el golpe de ariete y aplastamiento de tuberías asegurando la vida útil de todo tu sistema hidráulico.
